B&W Plugins Suite是专为PTC Creo打造的插件套件，内置了许多强大的功能，包含了多个模块。例如SMARTOptics可以为您的设计师提供一个工具，使他可以独立地在Parametric光束路径中进行仿真。SmartAssembly可以可持续地支持设计过程，标准化并记录您的施工过程，同时减少重复性活动。SMART3DExport是可打印的2D PDF格式输出3D模型视图的解决方案。
软件特色
一、适用于SmartAssembly(Pro/ENGINEER)
1、基于规则的设计流程自动化
SmartAssembly是一个过程捕获工具，它使用户可以专注于设计过程，而不必为每个设计中存在的重复性任务所困扰。它是一个开发引擎，允许用户创建UDF，组装现有零件或子装配以及配置新零件或子装配以及来自现有公司模板的相关工程图。用户使用简单易用的语言开发程序。不管复杂度如何，大多数程序只是几段。
SA硬件模块用于简化和标准化任何零件或组件上的硬件放置。SmartAssembly提供了强大的脚本语言，可使用组件，UDF和任何可用功能定义复杂的Creo模板。可以在灵活的表格结构中定义尺寸，参数和参考，该表格结构还将驱动动态装配GUI。
B&WPluginsSuiteforPTCCreo还提供强大的机器设计功能，例如螺栓和销钉连接，库管理以及许多其他标准组件功能。SmartAssembly是一个强大的自动化工具，适用于通常作为库组件放置的任何零件或装配体，以及零件之间具有复杂关系的大型复杂装配体。
2、主要特点
自动创建和配置新零件和子装配，然后自动组装它们
自动装配新创建或现有的零件或子装配
创建零件级特征
支持零件族表和装配级族表SA夹具库用于提供各种模块，用于自动放置夹具硬件并创建输出可交付成果(包括工程图)。
支持BMX功能–创建要在可行性/优化或敏感性研究中使用的分析功能。也适用UDA
通过用户输入提供给UDF的尺寸信息，或使用局部变量从程序自动提供的尺寸信息
组装零部件时，分析功能会自动建立关系-用户无需编辑或创建关系。
创建的所有组件和功能仍具有完整的重新定义或编辑定义功能
删除组件时，关联的UDF和关系也将删除
从UDF导出参数或引用以在程序中的其他地方使用，例如放置孔UDF，然后将孔的轴传递到要组装的螺栓。
显示测量信息并将其传递给UDF或组件中使用-无需再进行多次测量，将其记录在一张纸上，然后进行工作。
丰富的编程灵活性–循环，条件语句，变量等。
调用UDF获取零件级功能。
支持制造自动化-创建3轴，4轴或5轴复杂铣削制造UDF，甚至轨迹序列!
适用于Pro/Intralink-无需配置。SmartAssembly根据库路径选项在工作区，公用空间或文件夹中查找
能够使用MATE，ALIGN，CSYS等汇编命令。
使用POINT，PLANE，CSYS，AXIS等命令选择参考
FOR循环–用于组装多个组件;例如将多个螺栓组装到一个基准点的图案上，或将多个螺栓在一个基准面上创建。FOR循环命令确定特征是否是图案的实例，然后要求用户将组件放置在所有其他实例上。
3、这个怎么运作
使用功能，标准零部件和装配体，SmartAssembly编程以及所需的GUI定义所需的自动化规则
在零件模式下工作以添加特征，或在装配体水平下工作以添加特征或零件
定义项目模板并重复使用数据–自动复制，重命名顶层装配，并将所有工程图，零件，子装配甚至制造文件复制并关联到新项目
使用SmartAssembly GUI加快所有设计和制造任务
4、主要好处
装配体和零件的标准化-只要考虑在没有SmartAssembly的情况下标准化装配约束和零件级特征。试图跟踪外部参考会损失多少精力?
新用户可以在短时间内提高工作效率–向他们显示图标，选择所需的参考，打开或关闭不同的选项，输入参数值，然后单击确定。SmartAssembly组装零部件并创建所需的零件特征。夹具库中的垂直手柄夹具模块提供了轻松的选择和放置功能。
公认生产力提高50-80%
高级用户可以更快地创建设计，从而使他们可以专注于设计过程。创建的所有组件和功能仍具有完整的重新定义或编辑定义功能。
重用公司标准库–在数小时内从现有组件创建自动化程序
UDF组织–消除了常见的UDF问题，例如UDF命名，gph文件位置或必需的引用。所有UDF都可以通过鼠标轻松选择。GUI用图像定义，该图像向用户确切显示需要哪些引用，并允许他们输入可变尺寸UDF的值。
二、SMARTAnnotate
SMARTAnnotate是集成在CreoParametric中的软件工具，可控制结构中的文本和符号，并极大地简化和协调它们的使用。
标准化信息是当今自动化项目和简化工作的基础。依赖语言的文本的战略管理通常可以避免错误并支持公司标准。以收件人的母语提供信息可以提高全球化产品创建过程中实施的可靠性。尽管经常需要费力的手动标记工程图或模型，但如今可以使用诸如SMARTAnnotate之类的现代工具来有条不紊地支持此过程，从而使其更快，更可靠。
1、直观的工作流程
该软件设计用于2D和3D模式，并带有其自己的功能区条目。
传送内容
在使用该软件之前，必须准备诸如文本，符号或元数据之类的内容。
文字，符号和表格的应用
现在，可以从用户对话框中选择预先过滤的文本和其他内容，然后自动或手动将其放置在2D图形或3D模型中。
内容变更
可以使用集成功能来编辑，移动或删除受软件保护的内容。
2、标准多语种注释
为了清楚地向消费者提供2D绘图或3D模型中的文本，通常有必要以本地语言交付与语言相关的文本。
多语言图纸和模型
可以相应地准备图纸和模型，以实现所需数量的语言变体形式的表示。
手动交换语言变体
按下按钮即可将文本替换为其他准备好的语言变体。
自动创建语言变体
该应用程序已准备就绪，可以设置一个Windchill Worker，后者可以自动创建所需的语言变体。
3、选择所需的文本
高性能过滤器系统允许用户选择与其当前应用程序相对应的特定文本。这样可以简化对正确文本的搜索，并避免选择错误。
过滤器相关选择
SMARTAnnotate内容的层次结构使对象能够以目标为导向进行选择，以进行后续放置。
自动选择
管理员可以使用另一种机制定义初始选择状态。可以在“可选”(未选择)，“必需”(预选择)和“必选”(无法取消选择)之间进行区分。这样，可以自动选择必要的注释，以便文档中不会遗忘任何内容。
全球搜寻
还可通过全局搜索独立于过滤器树找到文本和其他内容，并将其添加到展示位置列表中。
4、文字放置
为了节省放置文本的时间并始终可靠地在同一位置查找信息，该软件提供了自动放置标准文本的功能。
在图纸上放置文字
根据纸张尺寸，更改格式后会自动放置并重新放置标准便笺。
可以定义要在哪个图纸上显示文本。
用户使用灵活的机制将堆叠笔记放置在图形上，并在必要时将其分解。
用户可以自由放置简单文本，也可以像往常一样使用参考线放置文本，并通过动态预览帮助他。
放置在3D模型中
标准便笺和堆叠便笺将自动放置在屏幕级别的选定“组合视图”中。
像往常一样，用户将简单文本放在显示的“组合视图”中的活动方向级别上。
5、联想图例
标准注释通常用作图例，它们位于图形或模型中的符号，线条或文本上。在这里，SMARTAnnotate在符号和图例之间提供了独特的关联性。
有用的标志监视
放置图例文本时都会指示丢失的“标志”位置，删除时会向用户指示。工程图中的联合突出显示可确保快速找到相关符号。
标志的灵活设计
B&WPluginsSuiteforPTCCreo除了简单的图形符号外，还可以使用编号或可变文本。
6、格式和工作表管理
由于在2D模式下对图纸和相关图纸框架的清晰管理，可以非常轻松地实现页眉表和符号的不同布局。当然，标头表还可以用几种语言标记，并且可以单独设计参数值的嵌入。
工作表管理
在用户蒙版的主选项卡中，可以轻松添加工程图图纸，更改顺序，交换图纸尺寸，还可以定义是否在所选图纸上显示标准注释。
并条机
图纸框架的定义可以包含表格，符号，标准注释和参数集。这些定义被分配给纸张尺寸，并且可以由用户设置。这意味着可以毫不费力地提供不同的标题和内容。
7、参数管理
为了能够实现与语言相关的参数值，智能元数据管理已集成到该软件中。
根据应用程序的不同，将参数组提供给用户进行编辑，以便用户可以从给定的选项中进行选择或手动进行输入。
过滤器相关列表
在“元数据”选项卡中，还将根据过滤器设置显示内容，以使参数列表尽可能清晰。
光学结构的参数集
为了在编辑参数时为用户提供视觉支持，可以将各个参数组合成组并赋予不同的背景色。
选择列表和输入字段
具有格式控制和选择列表的输入字段可用于输入参数值。采用当前日期或用户名的功能也可以用于各个字段。
完成辅助
除了掩码中的各个描述之外，如果出现不一致的情况，还可以使用格式控件和单独的对话框。缺少的参数由软件生成，并且可以一次性设置Windchill名称。
8、监控变更
该软件可以识别存储的文本中的管理更改，并在单独的“通知”对话框中报告偏差。从那里，用户可以直接更新过时的文本或修复其他不一致之处。
系统讯息
通过对内容进行版本控制，软件可以识别图形上或模型中的当前状态是否发生了更改。
这在“通知”对话框中指示给用户。
错误修复
错误和警告可以直接从“通知”对话框中单独或整体进行编辑或纠正。
此外，这些问题也可以直接在各个选项卡中解决。
9、集中管理的内容
文本，格式和设置的管理是在专门开发的遮罩中完成的。该信息可以本地存储在用户计算机上或中央位置。
过滤器结构
过滤器的树形结构可以单独设置，而不受图纸，零件和装配方式的限制。
可以使用参数清楚地识别树中的节点并将其用于分配。
文本和对象的创建和管理
文本和对象定义(格式，注释，参数等)是在专门设计的掩码中创建的。
将对象分配给过滤器节点
各个对象定义到过滤器节点的分配在分配树中进行。
元素可以通过结构继承。
导入文字
如果需要，可以通过界面以Excel格式填写不同语言的文本。
三、SMARTColor

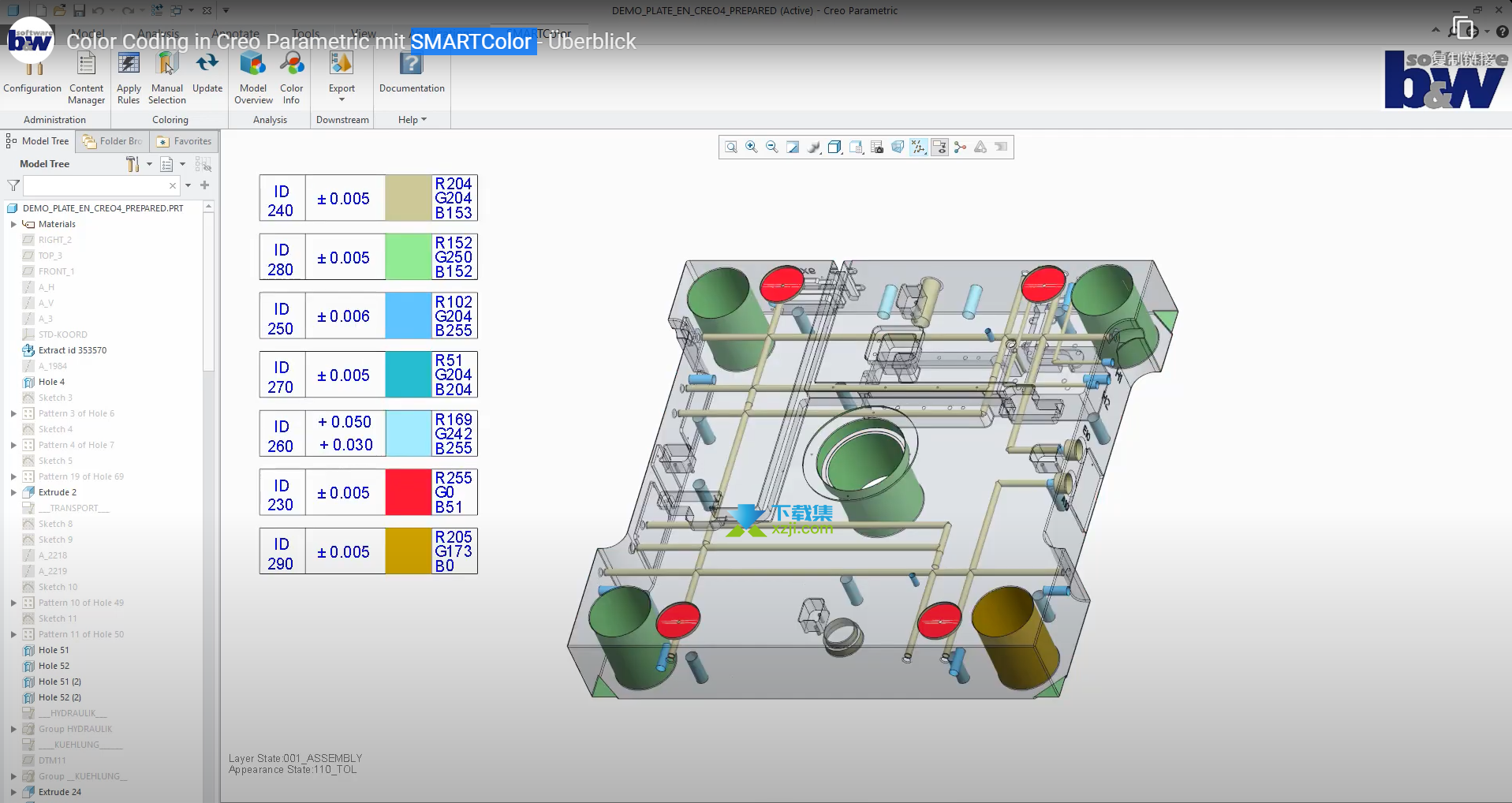

传统方式添加产品和制造信息仍然是复杂且容易出错的应用程序和使用。SMARTColor支持并加快向3D模型添加颜色的过程。只需单击一下，就可以用彩色标记以前使用一组规则自动选择的完整模型中的所有曲面。
以这种方式，以机器可读的方式使产品和制造信息可用于后续过程。
借助我们的软件，您将朝着基于模型的定义方向迈出一大步，并通过自动颜色应用程序节省了时间。
1、简单
使用预定义的颜色代码，机器可以可靠地读取这些颜色代码，并且仍然易于理解。
3、可靠
中性接口(例如STEP)将颜色信息可靠，快速地传输到后续过程。
4、节省时间
让预定义的规则为您完成工作。复杂的规则集可以在几秒钟内为模型着色。
5、集成
受益于Expert Moldbase Extension的集成，可以使用此处已经准备好的区域信息进行基于规则的颜色分配。
四、SMARTElectrode
SMARTElectrode是 Parametric的附加应用程序，并为CAD软件提供了电极构造功能的补充，可实现更高效且无差错的工作。得益于全面的整合和清晰的对话，快速学习和顺利处理订单是孩子们的游戏。
所提供的功能可在构造，细化，绘制，制造和编程沉电极的所有必要工作步骤中为用户提供支持。广泛的检查功能可防止错误，并有助于快速实施更改。
适应模板和扩展库的各种选项可将其无缝集成到您的工作环境中。
用于将制造信息(PMI)无图传递到下游流程(例如CAM，CAQ和腐蚀机)的接口使报价更为完善。
1、可靠
用于渗透测试或有效焦点区域计算的分析功能可帮助您提高质量并避免错误。
2、集成
集成的界面使您更轻松地与EDM机器以及CAM和CAQ领域的软件模块交换数据。
3、不断地
工件和电极之间的可控依赖性使您能够有效地进行设计更改，并快速更新工程图和生产数据。
4、直觉的
命令的清晰排列和直观的工作流程可帮助您快速完成构造任务，并使您更轻松地使用该软件。
五、SMARTHolechart
使用SMARTHolechart，您可以立即生成孔信息。该软件可以直接集成到您的制造过程中。这样可以节省公司时间并减少错误。
SMARTHolechart已集成在Progressive Die Extension和Expert Moldbase Extension中，以简化您的工作流程。
1、均匀地
所有用户都可以访问相同的配置。这确保了孔信息的均匀输出。
2、明确
孔信息可以按类型和大小进行分组和排序。这意味着可以快速，轻松地找到所有孔信息。
3、灵活
有超过100种设置可用于使SMARTHolechart适应所需的要求。
4、变量
更改可以随时以敏捷的方式响应。
六、SMARTOptics
使用SMARTOptics，您可以为您的设计师提供一个工具，使他可以独立地在Parametric中进行光路仿真。这样可以在项目阶段对不可预见的破坏性因素做出早期反应。这样可以节省您的时间和金钱，并缩短产品开发过程。
支持所有类型的几何光学器件，例如反射和折射。光线以单独的光线形式显示。对于工业光学，通常可以很好地描述结果。
1、直觉的
命令的清晰排列和直观的工作流程可帮助您快速进行视觉设计，并使您更轻松地使用该软件。
2、灵活
在分析过程中，您可以在早期对变化的边界条件做出反应。这增加了您公司的灵活性并缩短了开发时间。
3、集成
与其他光学计算机相反，该分析直接在Parametric中进行，您可以自己进行。
4、多样的
访问广泛的材料库，并从各种目录中选择材料属性。
七、SMARTXHatch
使您更容易为装配图中的剖面图定义剖面线。
直观的用户界面将引导您逐步完成视图的阴影线。
在定义期间，当前状态显示在一个大的预览窗口中。从那里，您可以快速轻松地将已进行的设置转移到其他视图。
所提供的规则集的各种可能性使孵化任务的大部分自动化。
1、自在
现代化且易于理解的用户界面使您只需单击几下即可直观地执行孵化任务。
2、节省时间
使用交互式预览窗口，您可以分别配置阴影，而不必等待很长时间才能重新生成2D视图。
3、自动化的
只需单击一下鼠标，您就可以应用一组广泛的规则来修改整个装配的剖面线。
4、灵活
除了Creo功能之外，您还可以轻松地将已经定义的阴影线应用于其他视图。
