PointWise(CFD网格生成软件) 2025.2.4

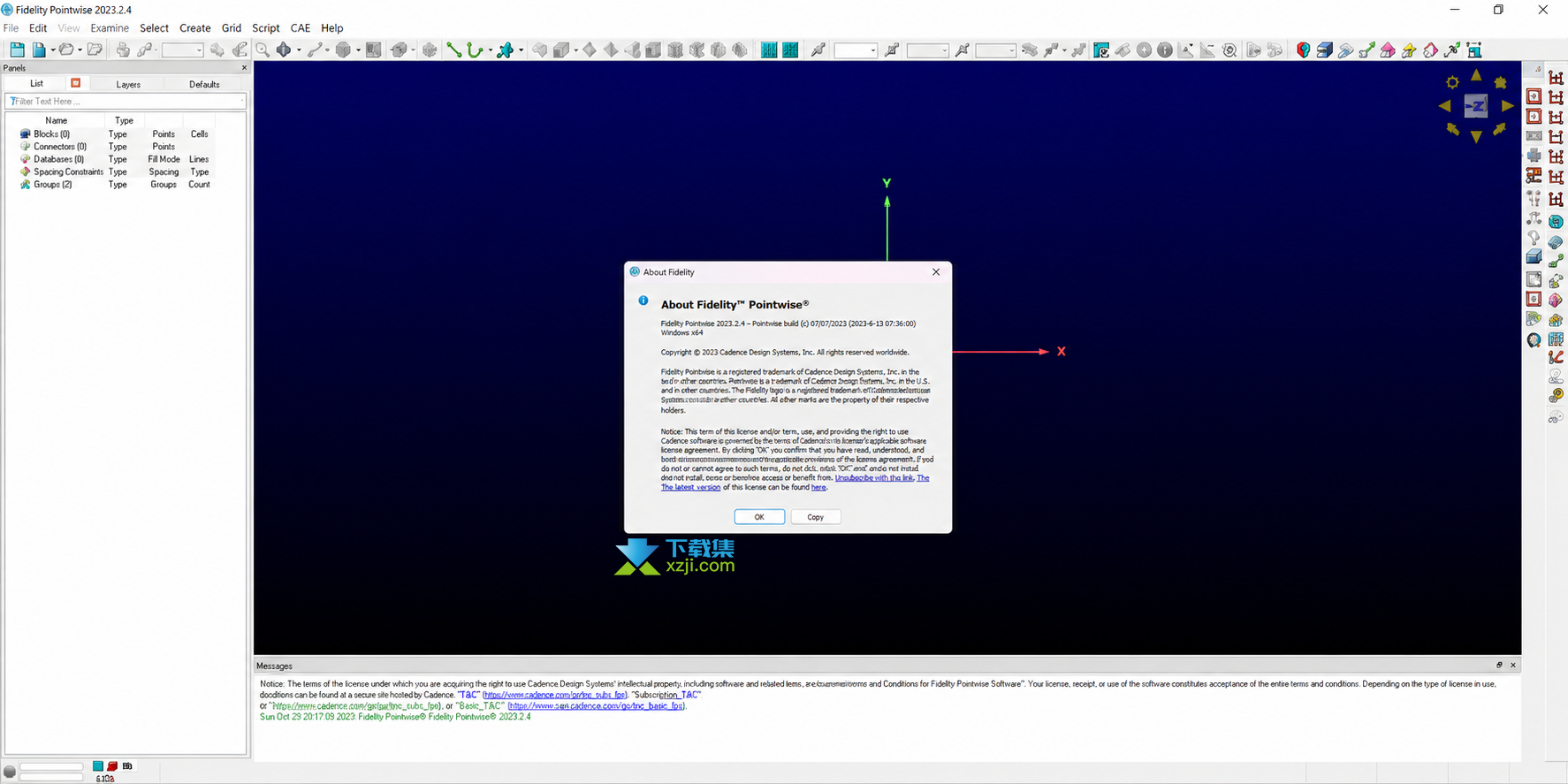

Cadence Fidelity Pointwise是一款面向CFD和CAE分析的几何预处理与网格生成软件，其技术体系源自经典的Gridgen。软件可以从CAD或离散几何模型开始完成几何准备，并生成结构化、非结构化、混合、Overset以及高阶网格，最后输出到不同的CFD或CAE求解器。

Fidelity Pointwise比较强调网格质量和工作流可控性。用户既可以手动精细控制网格拓扑、尺寸和边界层，也可以利用T-Rex等自动化技术快速生成适合黏性流动计算的混合网格，适用于航空航天、汽车、涡轮机械、船舶以及其他流体仿真场景。

主要功能

• 多种网格类型：支持结构化、非结构化、混合、Overset和高阶网格，可根据不同CFD计算需求选择网格方案。

• T-Rex边界层网格：利用各向异性挤出技术生成贴近壁面的高质量边界层单元，并与外部非结构网格衔接。

• CAD几何预处理：支持常见CAD和离散几何数据，可在网格生成前进行修复、简化和模型准备。

• 网格质量控制：提供网格平滑、优化和质量检查工具，可根据求解器要求控制单元质量。

• CAE格式导出：能够将网格输出到ANSYS Fluent、OpenFOAM及多种商业、科研和中立CAE格式。

• Overset网格：支持重叠网格工作流，可用于复杂运动体及需要多个网格区域组合的仿真。

• Glyph自动化：提供基于Tcl的Glyph脚本接口，可以将重复的几何、网格和导出步骤制作成脚本或模板。

2025.2版本变化

Fidelity Pointwise 2025.2进一步加强几何准备和网格质量控制能力，其中包括Assisted Model Defeaturing，可帮助用户识别和处理影响网格生成的细小或不必要几何特征。

T-Rex工作流还加入Near-Body Refinement Buffer等细化控制能力，可以更方便地控制近壁面以及尾流区域的网格密度，减少依靠大量手工Source对象反复调整网格的工作量。

Pointwise与Fidelity Pointwise

早期产品通常直接称为Pointwise，其前身为Gridgen。Cadence收购Pointwise后，将当前产品迁移到Fidelity Pointwise品牌，并使用Cadence的FlexNet许可证体系。

从Fidelity Pointwise 2023.1开始，新功能和后续开发已经转移到Fidelity Pointwise产品线，旧版Pointwise V18.6不再继续获得常规功能更新。

系统要求

Fidelity Pointwise当前只支持64位平台，可运行在Windows、Linux和macOS。

官方建议至少配备16GB内存，复杂大型网格项目推荐64GB内存；同时需要支持硬件3D OpenGL加速的专业显卡以及最新显卡驱动。程序不支持32位平台。

小编点评

Fidelity Pointwise并不是CFD流场求解器，它的重点是求解之前的几何处理和网格生成。与一键自动网格工具相比，它提供的手动控制能力更细，比较适合对边界层、结构化拓扑、Overset或网格质量有明确要求的工程项目。

如果使用ANSYS Fluent、OpenFOAM或其他CFD求解器，但自带网格工具无法满足复杂几何或高质量边界层需求，Pointwise可以作为独立前处理工具加入现有仿真流程。对于重复项目，还可以通过Glyph脚本把常用网格步骤自动化。

常见问题

Fidelity Pointwise是做什么的？

主要用于CFD及其他CAE分析前的几何准备和2D/3D网格生成，本身重点不是流场求解。

Pointwise和Fidelity Pointwise有什么区别？

Fidelity Pointwise是Cadence收购Pointwise后继续发展的现行产品线，并改用Cadence许可证系统。从2023.1开始，新功能主要进入Fidelity Pointwise。

支持32位Windows吗？

不支持。当前Fidelity Pointwise只支持64位Windows、Linux和macOS。
